牛皮紙的抗張測試是評(píng)估其力學(xué)性能的重要指標(biāo)，主要用于測定牛皮紙?jiān)诒焕熘敝翑嗔褧r(shí)所能承受的最大拉力，以及斷裂時(shí)的伸長率等參數(shù)，這對(duì)于判斷牛皮紙?jiān)诎b、運(yùn)輸、印刷等應(yīng)用場景中的耐用性至關(guān)重要。以下是關(guān)于牛皮紙抗張測試的詳細(xì)介紹：

一、測試目的
評(píng)估牛皮紙抵抗拉伸破壞的能力，為其在實(shí)際應(yīng)用中的選型和質(zhì)量控制提供依據(jù)。
比較不同批次、不同規(guī)格牛皮紙的抗張性能差異，確保產(chǎn)品質(zhì)量的穩(wěn)定性。
驗(yàn)證牛皮紙是否符合相關(guān)行業(yè)標(biāo)準(zhǔn)或客戶的特定要求（如包裝用牛皮紙需具備一定抗張強(qiáng)度以防止運(yùn)輸中破損）。
二、測試標(biāo)準(zhǔn)
牛皮紙抗張測試需遵循國際或國內(nèi)通用標(biāo)準(zhǔn)，常見的包括：
ISO 1924-2：紙和紙板抗張強(qiáng)度的測定（第 2 部分：恒速拉伸法）。
GB/T 12914：紙和紙板抗張強(qiáng)度的測定（恒速拉伸法）。
TAPPI T494：紙和紙板抗張強(qiáng)度、破裂伸長率及抗張能量吸收的測定（恒速拉伸法）。
這些標(biāo)準(zhǔn)對(duì)測試儀器、試樣制備、測試條件等均有明確規(guī)定，以保證測試結(jié)果的準(zhǔn)確性和可比性。
三、測試儀器

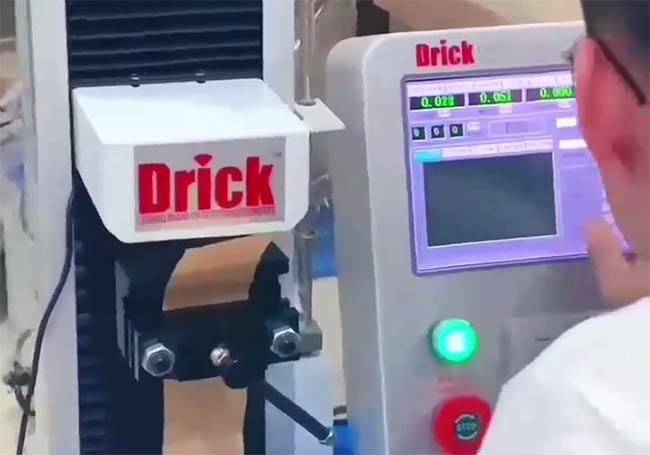

主要使用抗張?jiān)囼?yàn)機(jī)（又稱拉力試驗(yàn)機(jī)），其核心組成包括：
夾持裝置：用于固定試樣的兩端，確保拉伸時(shí)不打滑、不脫落。
驅(qū)動(dòng)系統(tǒng)：提供恒定的拉伸速度（如 10mm/min、300mm/min，根據(jù)標(biāo)準(zhǔn)選擇）。
力值傳感器：測量拉伸過程中的拉力，精度需符合標(biāo)準(zhǔn)要求。
位移測量裝置：記錄試樣的伸長量，用于計(jì)算伸長率。
數(shù)據(jù)處理系統(tǒng)：自動(dòng)記錄最大拉力、斷裂伸長量等數(shù)據(jù)，并生成測試報(bào)告。
四、試樣制備
取樣要求：
從同一批次牛皮紙中隨機(jī)抽取足夠數(shù)量的樣品，避免在紙卷邊緣或有缺陷（如褶皺、孔洞）的部位取樣。
試樣需包含縱向（抗張?jiān)囼?yàn)機(jī)運(yùn)行方向，MD）和橫向（垂直于紙機(jī)運(yùn)行方向，CD），因?yàn)榕Ｆぜ埖目箯埿阅芫哂懈飨虍愋裕v向通常強(qiáng)于橫向）。
尺寸規(guī)格：
根據(jù)標(biāo)準(zhǔn)，常見試樣長度為 180mm（夾持距離通常為 100mm），寬度為 15mm 或 25mm（需保證寬度均勻，誤差不超過 0.1mm）。
用專用裁紙刀或裁樣器裁切，確保邊緣平整、無毛刺，避免因裁切不當(dāng)影響測試結(jié)果。
狀態(tài)調(diào)節(jié)：
試樣需在標(biāo)準(zhǔn)環(huán)境（溫度 23±1℃，相對(duì)濕度 50±2%）中放置至少 4 小時(shí)（GB/T 10739 要求），使紙張含水率達(dá)到平衡，避免環(huán)境濕度影響抗張強(qiáng)度（濕度過高會(huì)降低強(qiáng)度，過低則可能偏高）。
五、測試步驟
校準(zhǔn)抗張?jiān)囼?yàn)機(jī)：檢查力值傳感器和位移測量裝置的準(zhǔn)確性，確保符合測試標(biāo)準(zhǔn)。
設(shè)定參數(shù)：根據(jù)標(biāo)準(zhǔn)設(shè)置拉伸速度（如 GB/T 12914 中對(duì)大多數(shù)紙種推薦 50mm/min）、夾持距離等。
夾持試樣：將試樣兩端分別固定在上下夾持裝置中，確保試樣軸線與拉伸方向一致，且夾持力適中（避免過松打滑或過緊壓傷試樣）。
啟動(dòng)測試：試驗(yàn)機(jī)以設(shè)定速度拉伸試樣，直至試樣斷裂，過程中自動(dòng)記錄拉力 - 伸長量曲線。
記錄數(shù)據(jù)：每個(gè)方向（縱向、橫向）至少測試 5 個(gè)有效試樣，去除異常值（如因夾持不當(dāng)導(dǎo)致的早斷）后，取平均值作為最終結(jié)果。
六、結(jié)果計(jì)算
抗張強(qiáng)度：
計(jì)算公式：抗張強(qiáng)度（kN/m）= 最大拉力（N） / 試樣寬度（m）
單位也可表示為 MPa（1MPa = 1N/mm2，需根據(jù)試樣橫截面積換算），但牛皮紙常用 kN/m 作為單位。
斷裂伸長率：
計(jì)算公式：斷裂伸長率（%）=（斷裂時(shí)的伸長量 / 初始夾持距離）× 100%
例如：夾持距離 100mm，斷裂時(shí)伸長量為 10mm，則伸長率為 10%。
抗張能量吸收（TEA）：
指試樣斷裂前吸收的能量，通過拉力 - 伸長量曲線下的面積計(jì)算，單位為 J/m2，反映牛皮紙的韌性（如高強(qiáng)度且高伸長率的牛皮紙，TEA 更高，更耐沖擊）。
七、影響因素
紙張本身：纖維種類（如硫酸鹽木漿制成的牛皮紙抗張強(qiáng)度較高）、打漿度（打漿度適中可提高纖維結(jié)合力，增強(qiáng)抗張強(qiáng)度）、定量（厚度）（通常定量越大，抗張強(qiáng)度越高，但需結(jié)合單位面積強(qiáng)度判斷）。
環(huán)境條件：溫度和濕度影響紙張含水率，進(jìn)而改變纖維的柔韌性和結(jié)合力，導(dǎo)致抗張強(qiáng)度變化。
測試操作：夾持方式（是否打滑）、拉伸速度（速度過快可能導(dǎo)致測得的強(qiáng)度偏高）、試樣尺寸精度等均可能影響結(jié)果。
八、應(yīng)用意義
包裝領(lǐng)域：牛皮紙常用于制作紙箱、紙袋等，抗張強(qiáng)度不足可能導(dǎo)致包裝在承重或運(yùn)輸中破裂，因此需通過測試確保其滿足承重要求（如重型包裝需更高的抗張強(qiáng)度）。
印刷領(lǐng)域：抗張強(qiáng)度低的牛皮紙?jiān)谟∷⑦^程中可能因張力作用斷裂，影響生產(chǎn)效率。
質(zhì)量控制：生產(chǎn)過程中通過定期抗張測試，可及時(shí)發(fā)現(xiàn)原料或工藝波動(dòng)，調(diào)整生產(chǎn)參數(shù)以保證產(chǎn)品質(zhì)量穩(wěn)定。
通過嚴(yán)格遵循測試標(biāo)準(zhǔn)和規(guī)范操作，牛皮紙的抗張測試結(jié)果可準(zhǔn)確反映其力學(xué)性能，為生產(chǎn)、應(yīng)用和質(zhì)量評(píng)價(jià)提供可靠依據(jù)。
